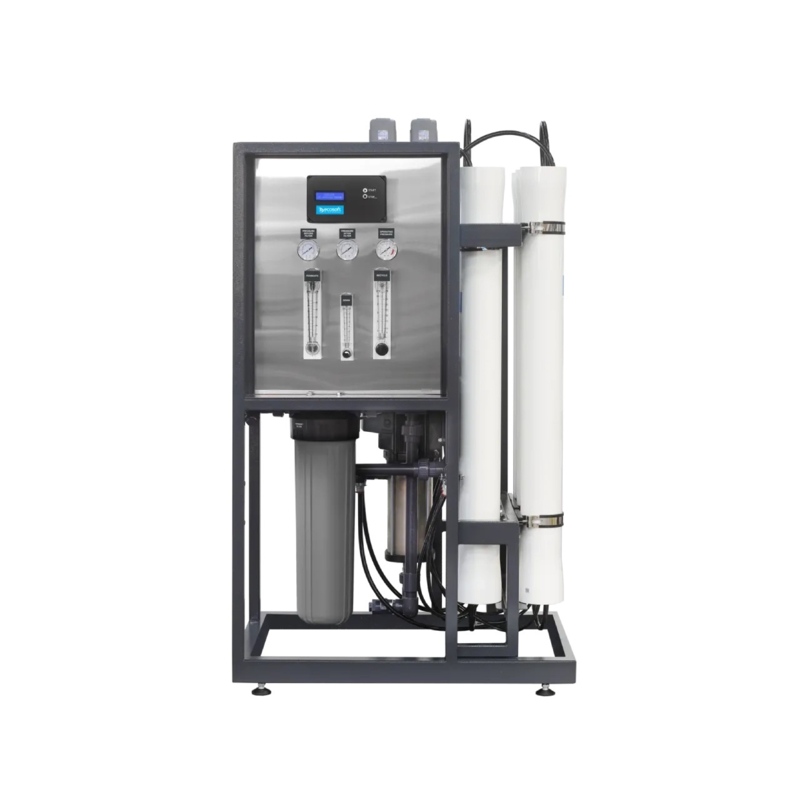

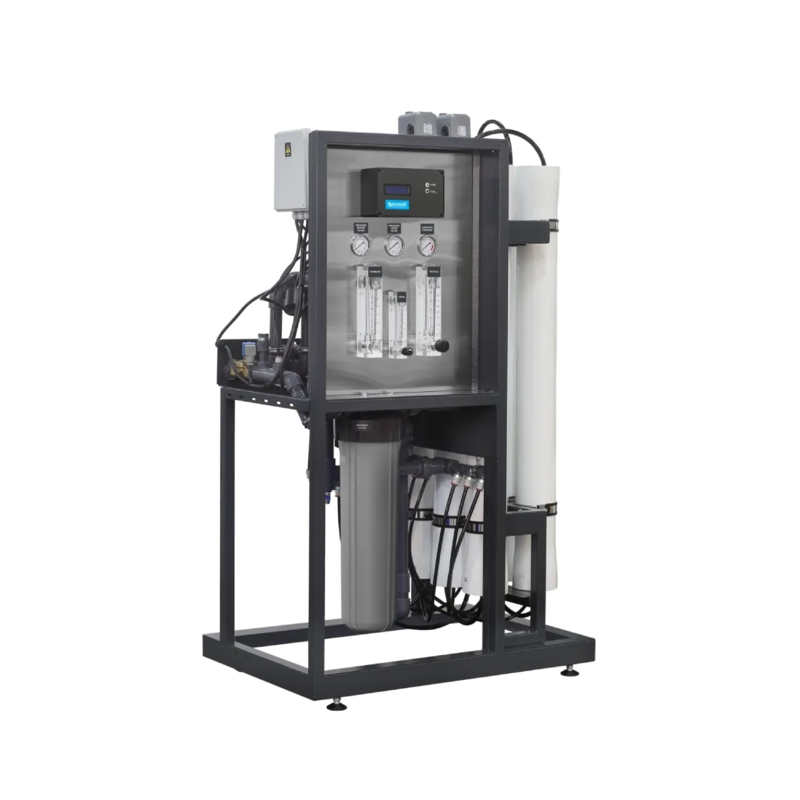

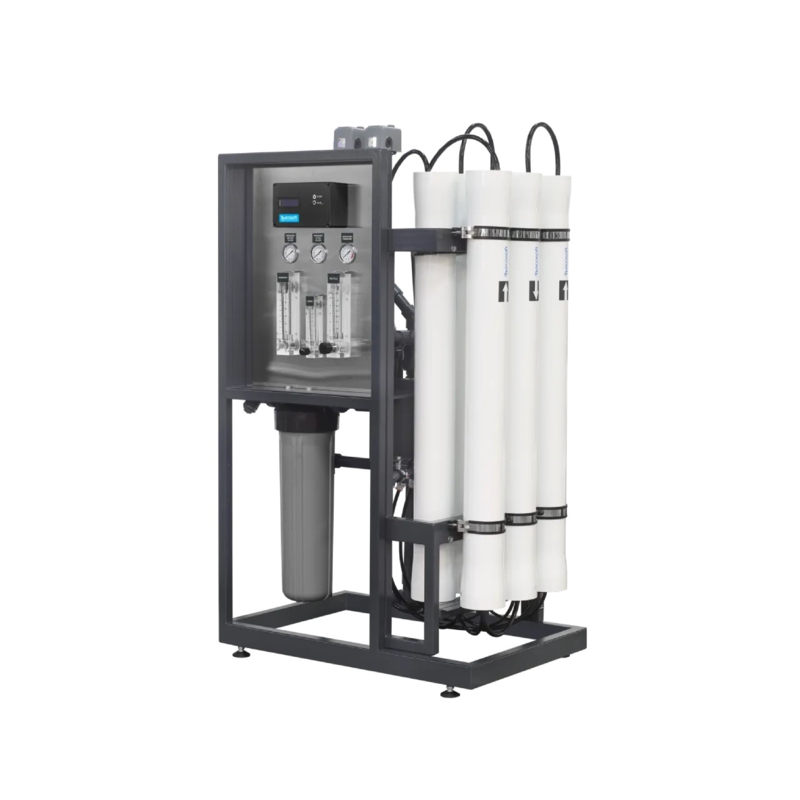

Industriële osmose MO36000 4" RO-systeem

• Nominale capaciteit 1500 L/u
• Nominale capaciteit 36000 L/d
• Terugwinning tot 75 %
• Voedingswater TDS 3000 ppm
• Membranen (aantal/type) 6/40×40
• Inlaatdruk voedingswater 2…4 bar
• Bedrijfsdruk 8…12 bar
• Maximale druk 14 bar
• Voedingsdebiet bedrijfsmodus 2000–2500 L/u
• Spoeldebiet (voorwaartse spoeling) 4200 L/u
• Waterverbruik voor voorwaartse spoeling 70 L
• Temperatuur voedingswater 5…30 °C
• Online toegang nee
• Stroomvoorziening 1 × 220–230 V
• Frequentie 50 Hz
• Nominaal vermogen 1,9 kW

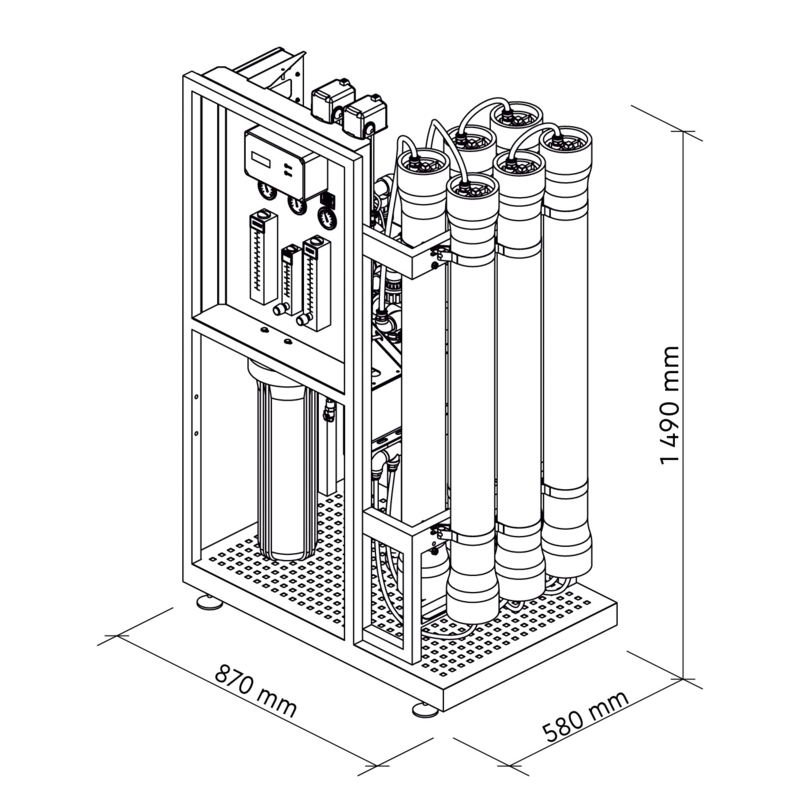

• Afmetingen systeem (H × B × D) 1490 × 870 × 580 mm
• Gewicht systeem 130 kg
• Permeaatdebiet* 27 LPM
• Concentraatdebiet* 9 LPM
• Recycle-debiet* 24 LPM
• Bedrijfsdruk* 10,0 bar

​​* De gegevens zijn aangegeven onder de bedrijfscondities van het systeem bij een toevoerwatertemperatuur van 25 °C, een zoutgehalte van 1.500 ppm, het membraanelement XLE PRO-4040 en een systeemrendement van 75%. De prestaties van je systeem kunnen afwijken van deze waarden, afhankelijk van deze parameters, de chemische samenstelling van het water en andere factoren.

De MO36000TP5 is het productiefste model binnen de Professional-serie en zuivert tot 36.000 liter water per dag. Een belangrijk voordeel is dat het systeem op een standaard 230 V-net kan draaien. Voorgedefinieerde en praktische opties voor permeaatspoeling en mengassemblage maken het geschikt voor elke waterbehandelingsopdracht, zelfs bij complex voedingswater. Het ontwerp en de betrouwbare componenten maken 24/7 continu bedrijf mogelijk.De open frameconstructie zorgt voor snelle onderhoudstoegang, terwijl de OC5000-controller volledige aanpassing aan specifieke toepassingen en condities mogelijk maakt. Permeaatspoeling verlengt de levensduur van membraanelementen met tot 30% en vermindert de belasting op voorfilters.De mengassemblage maakt mengen mogelijk vanuit elk punt in het zuiveringssysteem of zelfs vanuit een andere waterbron. Dankzij het doordachte ontwerp met vermogensreserve is dit model een optimale oplossing voor waterzuivering in hotels, kassen en veeteeltbedrijven. De MO36000TP5 is ook een betrouwbare keuze voor middelgrote bedrijven zoals brouwerijen, huishoudchemie, cosmetica en autoverzorgings­productie.

Systeemcomponenten

• Pomp: Grundfos® CM 3-14, hoge energie-efficiëntie (IE4, A+), laag geluids- en trillingsniveau, AISI 304 – 1 st.
• Membraanvat: 300 psi – 6 st.
• Elektrisch paneel en controller: Ecosoft OC5000
• Geleidbaarheidsensor (permeaat): ja
• Sedimentvoorfilter: BB20 – 1 st.
• Sedimentfilter: PP smeltgeblazen 4,5″ × 20″, 5 µm – 1 st.
• Frame: staal, poedergecoat – 1 st.
• Inlaatmagneetventiel: Danfoss – 1 st.
• Spoelmagneetventiel (voorwaarts): Danfoss – 1 st.
• Vlotterschakelaar: 1 st.
• Drukschakelaar na sedimentfilter: instelbaar
• Drukschakelaar in permeaatleiding: instelbaar
• Permeaat rotameter: 5–35 LPM, niet instelbaar
• Concentraat rotameter: 5–35 LPM, instelbaar
• Permeaatrecycling: 10–50 LPM, instelbaar
• Drukmeter inlaat vóór sedimentfilter: 10 bar
• Drukmeter na sedimentfilter: 10 bar
• Drukmeter bedrijfsdruk: 16 bar
• Aansluiting voedingswater: G 1
• Aansluiting permeaat: G 1
• Aansluiting concentraat: G 1
• Aansluitingen doseerpomp: G ½
• Aansluitingen permeaatspoelkit: G 1
• Aansluitingen rauwwater-mengkit: G ⅜

Opties

• 6 x Filmtec™ ХLE-4040 / LCLE-4040 of Ecosoft ELP-4040 membraan.

Vereisten voor toevoerwater

• Max. TDS voedingswater (totaal opgeloste zouten) 3000 ppm
• Hardheid (zonder antiscalant) 150 ppm CaCO₃
• Hardheid (met antiscalant) 15000 ppm CaCO₃
• Silica 20 mg/L SiO₂
• Restchlor 0,1 mg/L
• Chemisch zuurstofverbruik (CZV) 5 mg/L O₂
• Ijzer 0,1 mg/L
• Mangaan 0,05 mg/L
• Waterstofsulfide geen
• Chloriden 500 mg/L

De limieten kunnen worden overschreden bij gebruik van antiscalant, zuurstofvanger of andere RO chemische voorbehandeling.

OC5000 regelaar

De OC5000 controller is ontworpen voor automatische of handmatige besturing van de omgekeerde osmose-eenheid en biedt

• automatisch in- en uitschakelen van de apparatuur op signaal;
• noodstop van de apparatuur door signalen van droogloopsensoren, overdruk in de module;
• uitschakeling van de apparatuur op een extern STOP-signaal.

Toepassingen

• Stoomketels
• Verwarmings- en koelcircuits
• Brouwerijen en drankproductie
• Vee- en pluimveebedrijven
• Glasfabrieken
• Wasserijen en autowasstraten
